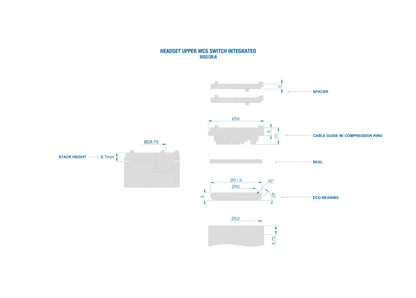

• Technický nákres
1 3
RITCHEY

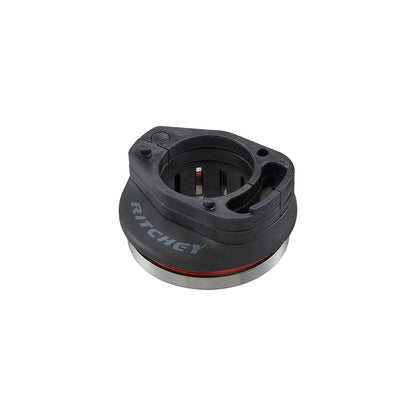

Horná miska integrovaného hlavového zloženia RITCHEY WCS SWITCH IS52/28.6 bez vedenia káblov

Ref. výrobcu: 33030817024
Horná miska integrovaného hlavového zloženia RITCHEY WCS SWITCH IS52/28.6 bez vedenia káblov je horný diel systému Ritchey Switch System. Je určená na použitie s... Čítať viac

Odporúčaná cena* : 30,90 €

27,99 €
27,99 €
Zobraziť všetky podrobnosti

Popis

Horná miska integrovaného hlavového zloženia RITCHEY WCS SWITCH IS52/28.6 bez vedenia káblov je horný diel systému Ritchey Switch System. Je určená na použitie s predstavcom Switch a na vedenie káblov, bovdenov a hydraulických hadíc od riadidiel do rámu.

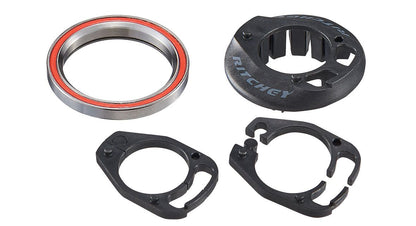

Káble prechádzajú kanálom pod predstavcom, potom otvorom v prednej časti podložiek Switch a napokon dvoma kanálmi na hornej strane misky, takže neprekážajú ložiskám. Dodáva sa s dvoma 5 mm podložkami Switch a utesneným kazetovým ložiskom 51,8/40 mm 45°/45°.

Je určená pre rámy s rovnou hlavovou rúrkou 1"1/2 a vidlicou s kužeľovým krkom 1"1/8 – 1"1/2. Má stavebnú výšku 21,7 mm a váži 54 g. Kompresná zátka nie je súčasťou balenia.

Technické informácie

Značka: Ritchey
Rad: WCS Switch
Typ: horná miska integrovaného hlavového zloženia (IS), bez vedenia káblov
Štandard S.H.I.S.: IS52/28.6 (1"1/2)
Vnútorný priemer hlavovej rúrky: 52 mm
Kompatibilita: Ritchey Switch System, rovné hlavové rúrky 1,5" s vidlicami s kužeľovým krkom 1"1/8 – 1"1/2
Ložisko: utesnené kazetové (ACB) 51,8/40 mm 45°/45°
Stavebná výška: 21,7 mm
Požadovaná hĺbka osadenia ložiska: 8,7 mm pre optimálne uloženie
Obsah balenia: 2 podložky Switch s výškou 5 mm, každá z dvoch zasúvateľných častí
Vedenie káblov: nie je súčasťou balenia (dodáva sa s predstavcom Switch)
Kompresná zátka: nie je súčasťou balenia
Hmotnosť: 54 g
Farba: čierna
;
